在現代自動化控制系統中,執行器扮演著極為重要的角色,它如同系統的 “手腳”,依據接收到的控制信號,精準地對被控介質的流量、壓力等參數進行調節,從而確保系統穩定運行。江森自控作為全球多元化技術和工業領域的佼佼者,其生產的江森執行器以卓越的性能、先進的技術和高可靠性,在眾多行業中得到廣泛應用。接下來,讓我們深入探究江森執行器的工作原理,并詳細了解其豐富多樣的應用領域。
一、江森執行器工作原理深度剖析
江森執行器的類型豐富多樣,不同類型的執行器工作原理既有共性,又存在差異。從驅動方式來看,主要包括電動、氣動等。其中,電動執行器在江森執行器產品系列中占據重要地位,應用廣泛。
(一)電動執行器工作機制

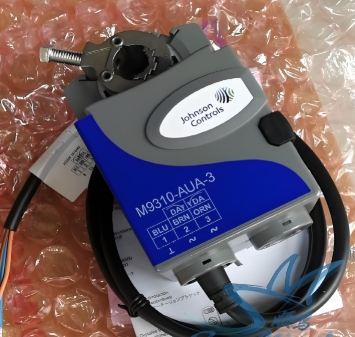

以常見的江森電動執行器為例,它通常由電機、減速機構、控制模塊、位置反饋裝置等核心部件組成。電機作為動力源,在接收到控制信號后開始運轉。江森執行器中的電機類型多樣,如部分型號采用芯片控制的直流無刷電機,這種電機具有轉速恒定且不受負荷影響的顯著優勢。在執行器運行過程中,電機產生的高速旋轉運動,通過減速機構轉化為輸出軸的低速、大扭矩轉動。減速機構一般由行星齒輪、蝸輪等構成,例如主減速器由行星齒輪完成,副減速器由蝸輪實現,蝸輪被一套繃緊的彈簧固定在中心位置。當輸出桿所承受的轉矩超過彈簧設定值時,即發生過載情況,中央蝸輪會產生軸向位移,進而對開關及信號裝置進行微調,為系統提供過載保護。
控制模塊是電動執行器的 “大腦”,它具備強大的信號處理和控制功能。江森部分執行器的控制模塊具有輸入信號自動檢測功能,能夠?qū)﹂_關、浮點和模擬量控制信號進行精準識別。比如在 HVAC(暖通空調)系統應用中,對于浮點控制,可通過雙向晶閘管或者繼電器來實現;而開關控制信號則可源自手動開關、控制器、電機接觸器的輔助開關等多種設備。當執行器用于模擬控制時,可接受0 - 10VDC或者2 - 10VDC信號,若配以 500 歐姆電阻,同樣能夠接受0 ~ 20 mA 或者4 ~ 20 mA信號。同時,還有一路0 ~ 10VDC 或者 2 ~ 10 VDC 的反饋信號用于顯示執行器的位置,以便控制系統實時掌握?qǐng)?zhí)行器的狀態。
位置反饋裝置也是電動執行器的關鍵組成部分,它能夠?qū)崟r(shí)監測執行器輸出軸的位置,并將位置信息反饋給控制模塊。通過這種閉環控制方式,控制模塊可以根據反饋信號不斷調整電機的運轉狀態,確保執行器準確地到達并穩定保持在設定位置,從而實現對被控對象的精確控制。例如,在一些對流量控制精度要求極高的工業生產過程中,位置反饋裝置能夠保證執行器驅動閥門精準調節流量,滿足生產工藝的嚴格要求。
(二)氣動執行器工作方式
江森氣動執行器則主要依靠壓縮空氣作為動力源。其工作原理基于力的作用,當壓縮空氣進入執行器的氣缸時,會推動活塞運動。活塞的運動通過連桿等機械結構與執行器的輸出軸相連,從而帶動輸出軸轉動或直線移動,實現對閥門等被控對象的操作。在控制方面,氣動執行器通常借助電磁閥等控制元件來實現對壓縮空氣的通斷和流向控制。通過控制系統發出的電信號控制電磁閥的開閉,進而控制壓縮空氣進入氣缸的路徑和時間,達到控制執行器動作的目的。例如,在一些對防爆性能要求較高的場合,如石油化工行業的危險區域,氣動執行器因其本質安全的特點(不會產生電火花等火源)而被廣泛應用。與電動執行器相比,氣動執行器具有響應速度快、輸出力大等優點,能夠快速準確地執行控制指令,適用于一些對動作速度和力量要求較高的應用場景。
二、江森執行器的多元應用領域
憑借卓越的性能和可靠的質量,江森執行器在眾多行業中展現出強大的適用性,為各種復雜的自動化控制需求提供了高效解決方案。
(一)HVAC系統中的核心應用
在暖通空調(HVAC領域,江森執行器堪稱關鍵部件,廣泛應用于系統中的閥門控制,以實現對流體(如熱水、冷凍水、蒸汽等)流量的精準調節,確保室內溫度、濕度等環境參數始終保持在舒適范圍內。例如,在大型商業建筑的中央空調系統中,江森電動執行器與各類閥門配合使用,根據室內外溫度變化、人員活動情況以及系統預設的溫度、濕度等參數,實時調節冷凍水或熱水的流量,從而精確控制空調機組的制冷或制熱效果。像江森的VA - 7200系列電動執行器,為緊湊型、非彈簧復位設計,可提供浮點控制、帶反饋信號的浮點控制、比例控制、帶反饋信號的比例控制等多種控制方式,能在輸入控制信號下,對閥門提供1000N的作用力,在HVAC系統中表現出色。再如,VA200執行器配合VF6000蝶閥閥體,可實現零泄漏控制,關斷力達 10 公斤,特別適用于室外嚴酷條件下的 HVAC 系統應用。在一些智能建筑中,江森執行器還可與樓宇自動化控制系統集成,通過中央控制器實現遠程監控和控制,極大地提高了 HVAC 系統的運行效率和智能化管理水平,為用戶創造更加舒適、節能的室內環境。
(二)工業生產過程的可靠助力
在工業生產領域,江森執行器同樣發揮著不可或缺的作用。在化工、石油、電力、制藥等行業,生產過程中涉及到大量的流體輸送和控制,對執行器的性能、可靠性和耐腐蝕性等方面有著極高要求。江森執行器憑借其多樣化的產品系列和出色的性能,能夠滿足不同工業場景的復雜需求。在化工生產中,對于具有強腐蝕性介質的管道,江森可提供采用特殊耐腐蝕材質制造的執行器,確保在惡劣環境下長期穩定運行。在石油煉制過程中,江森執行器用于控制原油、成品油以及各種化工原料的輸送管道閥門,其精準的流量控制能力和快速的響應速度,有助于保障生產過程的連續性和穩定性,提高生產效率。在電力行業,無論是火力發電站的蒸汽、水、燃油管道,還是核電站的冷卻劑管道系統,江森執行器都能可靠地控制介質流量和壓力,為發電設備的安全穩定運行提供有力支持。在制藥行業,由于生產過程對環境和產品質量的嚴格要求,江森執行器的高精度控制和良好的密封性,能夠確保藥品生產過程中各種物料的準確輸送和流量調節,避免交叉污染,保障藥品質量安全。
(三)智能建筑與樓宇自動化的關鍵支撐
隨著智能建筑的興起和樓宇自動化技術的不斷發展,江森執行器在這一領域的應用愈發廣泛和深入。在智能建筑中,江森執行器作為樓宇自動化控制系統的重要執行部件,與各類傳感器、控制器協同工作,實現對建筑內照明、通風、空調、給排水等多個系統的智能化控制。例如,在照明系統中,江森執行器可根據環境光線強度、人員活動情況等因素,自動調節照明燈具的亮度或開關狀態,達到節能和舒適的雙重目的。在通風系統中,執行器能夠控制風閥的開度,調節室內外空氣的流通量,保持室內空氣的清新和品質。通過與樓宇自動化控制系統的集成,江森執行器還可實現遠程監控和集中管理,物業管理人員可以通過中央監控室實時了解各個執行器的工作狀態,并根據實際需求進行遠程操作和參數調整。這種智能化的控制和管理方式,不僅提高了建筑設備的運行效率,降低了能源消耗,還大大提升了建筑的管理水平和用戶體驗,為打造綠色、智能、舒適的現代建筑提供了關鍵支撐。
(四)其他領域的拓展應用
除了上述主要領域外,江森執行器在其他諸多領域也有廣泛應用。在城市給排水系統中,江森執行器用于控制水泵、閥門等設備,實現對城市供水、排水的自動化調節和管理,保障城市水務系統的穩定運行。在農業灌溉領域,執行器可與灌溉系統中的閥門配合,根據土壤濕度、作物需水量等因素,自動控制灌溉水的流量和灌溉時間,實現精準灌溉,提高水資源利用效率,促進農業生產的可持續發展。在交通運輸領域,例如在一些大型停車場的通風系統中,江森執行器可根據停車場內的空氣質量和車輛密度,自動調節通風設備的運行狀態,確保停車場內空氣清新,為車主提供良好的停車環境。在舞臺燈光、音響等演出設備控制系統中,江森執行器也可用于控制燈光的升降、旋轉以及音響設備的角度調節等,為精彩的演出效果提供技術支持。
江森執行器以其先進的工作原理和強大的性能優勢,在 HVAC 系統、工業生產、智能建筑以及其他眾多領域中發揮著至關重要的作用,成為推動各行業自動化控制水平提升的重要力量。隨著科技的不斷進步和應用需求的日益多樣化,江森執行器也將持續創新和發展,為更多領域的高效、智能、可靠運行提供更加優質的解決方案。如果您在執行器的選型、應用等方面存在疑問,歡迎咨詢江森自控的專業團隊,他們將為您提供專業的建議和服務。
